DRJ-600型SF6气体定量检漏仪是我公司设计的产品，其原理为空气中含有的六氟化硫气体浓度变化时，该混合气体在高频电磁场的作用下其电离的程度也将不同制造的，通过检测电离度即可反映六氟化硫浓度。
产品别称：SF6检漏仪、SF6气体检漏仪、SF6定量检漏仪

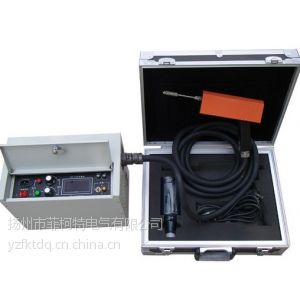

仪器采用原装真空泵，探头与主机为分体式。具有体积小、重量轻、携带方便、灵敏度高、稳定性好、响应速度快、探头不会中毒、不产生有毒气体等特点。并有液晶显示气体浓度，使仪器读数更为方便准确。
本仪器新增了报警设定功能，当被测气体浓度大于或等于设定值时，即自行发出报警声。
本设备专用于于电力、铁道、电器制造、化工、消防器材以及原子物理科研等部门对充有六氟化硫设备、容器进行检漏，可以迅速、准确地定性和定量检测。
测量范围（SF6）： 0.01ppm～500ppm（体积比）
响应时间： 不大于3秒
指示方式： 液晶数字显示和声、光讯号报警
报警设定范围： 0.01ppm～500ppm（体积比）
真空泵抽速： 0.5升/秒
真空管道长度： 4米
连续工作时间： 不大于4小时
工作条件 ： 交流电源 220V 50Hz
环境温度 7℃-40℃
相对湿度 不大于85%
功率：约150W
整机重量 ：约15Kg
1、将探头气电管道一端上的气电插头插入仪器右侧上对应的插口上，并将螺口旋紧。
2、插上电源，将状态开关拨至“临界音量”位置。
3、打开“电源开关”，此时可听到电机的起动声，并在“直流电压/报警设定”电表上应有“40”伏的直流电压显示，并在探头上的液晶显示有“00”的指示。
4、真空泵启动10分钟后（环境温度低于7℃时应运转30分种），拉开“临界音量”电位器，如果在探头上方的窗口内可看到微弱的暗紫色激发光，则可以开始测量。
如在10秒内不“起辉”，并液晶显示“1”则可用手指堵住探头（针阀）的进气口，以提高真空系统的真空度。如在堵住探头后的10秒内仍不“起辉”，并液晶显示“1”，则应关闭“临界音量”电位器及“电源开关”，待15分钟后再作3、4步骤操作，否则将损坏有关电子器件。
5、调节“临界音量”电位器，使扬声器处于临界状态（即扬声器发出“塔、塔”响声）。此时仪器处于待检状态。
6、定性检测：先用风扇对检测部位吹一吹，然后将探头移至被检处，如果有气体泄露，此时液晶显示屏上的读数增大，扬声器发出频率不断增高的报警声，电离腔内的激光变亮。此时即可迅速准确地确定漏气点。如果需要定量检测，可根据液晶屏上显示的读数，对照定量校准曲线查得对应的K值。
7、报警设定：在完成上述1 — 4操作步骤后，即可进行报警设定，先将状态开关拨至报警设定处，再调节“报警设定”电位器，使“直流电压/报警设定”表上的读数与所需设定值相同，然后将探头移至检测点，如果泄露的气体浓度大于或等于设定值，扬声器就发出报警声。
8、检测完毕后，首先关闭“临界音量”电位器，然后再关闭“电源开关”，***拨掉电源插头并合上箱盖。
五、 校准方法1、配制不同浓度的六氟化硫气体
（1）配气：采用针筒法；
（2）标准气：合格的六氟化硫气体；
（3）操作：用1毫升针筒从钢瓶里抽取纯六氟化硫气体１毫升，注入100毫升针筒里并用室外空气稀释100毫升，其浓度为10000ppm；再用20毫升针筒从100毫升针筒里抽取10毫升10000ppm的六氟化硫气体注入另外一只100亳升针筒里，并用室外空气稀释到100亳升，其浓度为1000ppm，100ppm、10ppm、1ppm、0.1ppm、0.01ppm按上述方法依次类配。
2、检漏仪的校准：
检漏仪在操作至待检状态后，分别用20毫升针筒里抽取上述已配好的不同浓度的六氟化硫气体10毫升左右，取下针头，用胶管将针筒与探头吸气口连接，由探头自行吸入被测气体，此时在检漏仪的液晶显示屏上就显示出不同浓度的信号值，将各读数列入表（1）绘制定量校准曲线。
定量校准曲线表格 NO：
浓度(K) 信号（格） 次数 | 基数 | 0.01 | 0.1 | 1 | 10 | 100 | 1000 | 10000 |
1 | ||||||||
2 | ||||||||
3 |
试验日期 年 月 日 温度： 相对湿度：
